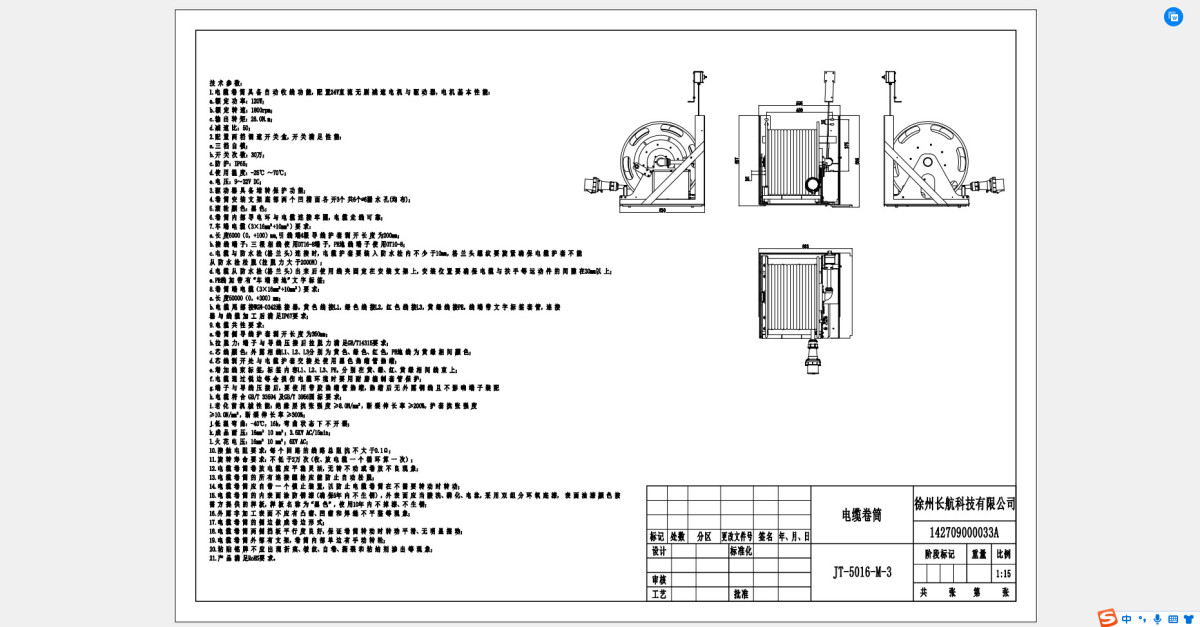

技 术 参 数：

1.电 缆 卷 筒 具 备 自 动 收 线 功 能，配 置24V直 流 无 刷 减 速 电 机 与 驱 动 器，电 机 基 本 性 能：

a.额 定 功 率：120W；

b.额 定 转 速：3000rpm；

c.输 出 转 矩：15.6N.m；

d.减 速 比：50；

2.配 置 两 档 调 速 开 关 盒，开 关 满 足 性 能：

a.三 档 自 锁；

b.开 关 次 数：30万；

c.防 护：IP65；

d.使 用 温 度：-25℃ ～70℃；

e.电 压：9～32V DC；

3.驱 动 器 具 备 堵 转 保 护 功 能；

4.卷 筒 安 装 支 架 底 部 两 个 凹 槽 面 各 开3个 共6个φ6漏 水 孔(均 布)；

5.滚 轮 颜 色：黑 色；

6.卷 筒 内 部 导 电 环 与 电 缆 连 接 牢 固，电 缆 走 线 可 靠；

7.车 端 电 缆（

3×16mm²+10mm²）要 求：

a.长 度6000（

0，+100）mm,引 线 端4根 导 线 护 套 剥 开 长 度 为200mm；

b.接 线 端 子：三 根 相 线 使 用DT16-8端 子，PE地 线 端 子 使 用OT10-8；

c.电 缆 与 防 水 栓（格 兰 头）连 接 时，电 缆 护 套 要 装 入 防 水 栓 内 不 少 于10mm，格 兰 头 螺 纹 要 旋 紧 确 保 电 缆 护 套 不 能

从 防 水 栓 松 脱（拉 脱 力 大 于2000N）；

d.电 缆 从 防 水 栓（格 兰 头）出 来 后 使 用 线 夹 固 定 在 安 装 支 架 上，安 装 位 置 要 确 保 电 缆 与 扶 手 等 运 动 件 的 间 隙 在30mm以 上；

e.PE线 加 带 有“车 端 接 地”文 字 标 签；

8.卷 筒 端 电 缆（

3×16mm²+10mm²）要 求：

a.长 度50000（

0，+300）mm；

b.电 缆 尾 部 接WGN-0342连 接 器，黄 色 线 接L1，绿 色 线 接L2，红 色 线 接L3，黄 绿 线 接PE，线 端 带 文 字 标 签 套 管，连 接

器 与 线 缆 加 工 后 满 足IP67要 求；

9.电 缆 共 性 要 求：

a.卷 筒 侧 导 线 护 套 剥 开 长 度 为350mm；

b.拉 脱 力：端 子 与 导 线 压 接 后 拉 脱 力 满 足GB/T14315要 求；

c.芯 线 颜 色：外 露 相 线L1、L2、L3分 别 为 黄 色、绿 色、红 色，PE地 线 为 黄 绿 相 间 颜 色；

d.芯 线 剥 开 处 与 电 缆 护 套 交 接 处 使 用 黑 色 热 缩 管 热 缩；

e.增 加 线 束 标 签，标 签 内 容L1、L2、L3、PE，分 别 在 黄、绿、红、黄 绿 相 间 线 束 上；

f.电 缆 通 过 锐 边 等 会 损 伤 电 缆 环 境 时 要 用 耐 磨 编 制 套 管 保 护；

g.端 子 与 导 线 压 接 后，要 使 用 带 胶 热 缩 管 热 缩，热 缩 后 无 外 露 铜 线 且 不 影 响 端 子 装 配

h.电 缆 符 合 GB/T 33594 及GB/T 3956国 标 要 求；

i.老 化 前 机 械 性 能：绝 缘 层 抗 张 强 度 ≥8.0N/mm²，断 裂 伸 长 率 ≥200%，护 套 抗 张 强 度

≥10.0N/mm²，断 裂 伸 长 率 ≥300%；

j.低 温 弯 曲：-40℃，16h，弯 曲 状 态 下 不 开 裂；

k.成 品 耐 压：16mm² 10 mm²；3.5KV AC/15min；

l.火 花 电 压：16mm² 10 mm²；6KV AC；

10.接 触 电 阻 要 求：每 个 回 路 的 线 路 总 阻 抗 不 大 于0.1Ω；

11.旋 转 寿 命 要 求：不 低 于2万 次（收、放 电 缆 一 个 循 环 算 一 次）；

12.电 缆 卷 筒 卷 放 电 缆 应 平 稳 灵 活，无 转 不 动 或 卷 放 不 良 现 象；

13.电 缆 卷 筒 的 所 有 连 接 螺 栓 应 能 防 止 自 动 松 脱；

14.电 缆 卷 筒 应 自 带 一 个 锁 止 装 置，以 防 止 电 缆 卷 筒 在 不 需 要 转 动 时 转 动；

15.电 缆 卷 筒 的 内 表 面 涂 防 锈 漆（确 保5年 内 不 生 锈），外 表 面 应 当 酸 洗、磷 化、电 泳，采 用 双 组 分 环 氧 底 漆， 表 面 油 漆 颜 色 按

需 方 提 供 的 样 板，样 板 名 称 为“黑 色”，使 用10年 内 不 掉 漆、不 生 锈；

16.外 露 非 加 工 表 面 不 应 有 凸 瘤、凹 瘤 和 焊 缝 不 平 整 等 现 象；

17.电 缆 卷 筒 的 侧 边 做 成 卷 边 形 式；

18.电 缆 卷 筒 两 侧 挡 板 平 行 度 良 好，保 证 卷 筒 转 动 时 转 动 平 滑、无 明 显 摆 动；

19.电 缆 卷 筒 外 部 有 支 架，卷 筒 内 部 单 边 有 手 动 转 轮；

20.粘 贴 铭 牌 不 应 出 现 折 痕、皱 纹、自 卷、撕 裂 和 粘 结 剂 渗 出 等 现 象；

21.产 品 满 足RoHS要 求。
